ব্যবহারিক ৩ঃ এলইডি টিভির পাওয়ার সাপ্লাই এর ত্রুটি নির্ণয় ও মেরামতকরণ

আজকে আমরা ব্যবহারিক ৩ঃ এলইডি টিভির পাওয়ার সাপ্লাই এর ত্রুটি নির্ণয় ও মেরামতকরণ সম্পর্কে  আলোচনা করবো। যা জেনারেল ইলেকট্রনিক্স ১ এর টেলিভিশন সার্ভিসিং অংশের অন্তর্গত।

ব্যবহারিক ৩ঃ এলইডি টিভির পাওয়ার সাপ্লাই এর ত্রুটি নির্ণয় ও মেরামতকরণ

এটির উপকরণ ব্যবহার করে শিক্ষার্থী এলইডি টিভির পাওয়ার সাপ্লাই এর ত্রুটি নির্ণয় ও মেরামত করার দক্ষতা অর্জন করতে পারবে।

পারদর্শিতার মানদন্ডঃ

• স্বাস্থ্যবিধি মেনে ব্যক্তিগত নিরাপত্তা সরঞ্জাম (পিপিই) পরিধান করা;
• এলইডি টিভি মেরামত ও সার্ভিসিং এর জন্য প্রস্তুতি গ্রহন করা;
• এলইডি টিভির পাওয়ার সাপ্লাই এর ত্রুটি শনাক্ত করা;
• এলইডি টিভির পাওয়ার সাপ্লাই মেরামত করা;
• কর্মক্ষেত্রের নিজস্ব বিধি অনুসারে টুলস ও মালামাল পরিষ্কার করে নির্ধারিত স্থানে সংরক্ষণ করা;
• কর্মক্ষেত্রের বিধি অনুযায়ী বর্জ্যসমূহ নির্ধারিত স্থানে অপসারণ/ সংরক্ষণ করা ।

প্রয়োজনীয় যন্ত্রপাতি ও মালামাল

ব্যক্তিগত সুরক্ষা সরঞ্জাম (পিপিই)

প্রয়োজনীয় যন্ত্রপাতিঃ

প্রয়োজনীয় কাঁচামাল:

কাজের ধারা:

১. ব্যক্তিগত সুরক্ষা সামগ্রী (পিপিই) পরিধান করবে।

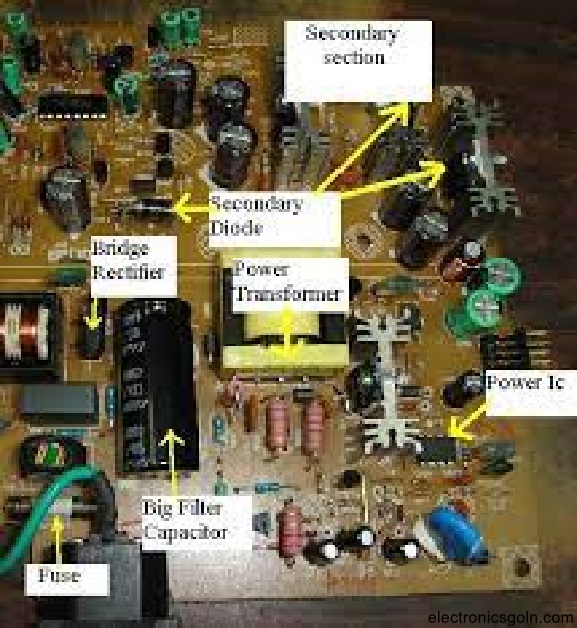

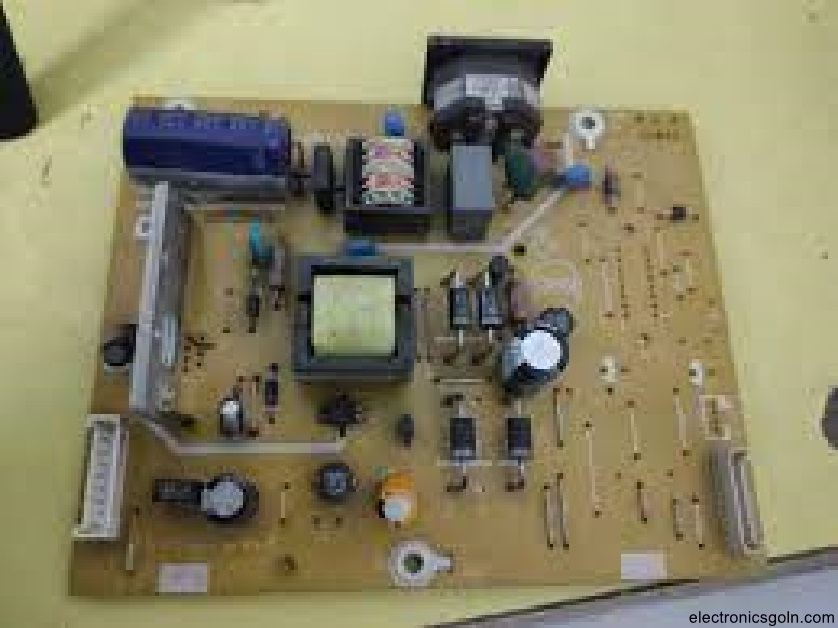

২. এলইডি টিভি ডি-অ্যাসেম্বল করে পাওয়ার সার্কিট ও মেইনবোর্ড শনাক্ত করবে।

৩. মাল্টিমিটারকে ভোল্টেজ রেঞ্জে সেট করবে।

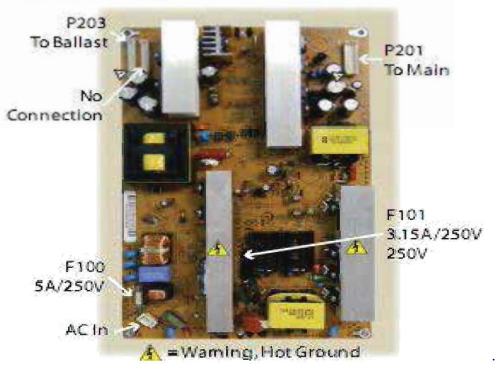

৪. পাওয়ার সরবরাহ করে এলইডি টিভি এর পাওয়ার সেকশনের ভোল্টেজ পরীক্ষা করবে ।

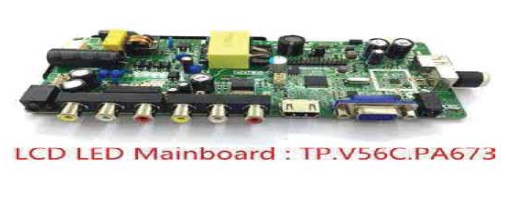

৫. পাওয়ার সরবরাহ করে মেইনবোর্ডে বিভিন্ন টেস্ট পয়েন্টের ভোল্টেজ পরীক্ষা করবে ।

৬. ভোল্টেজ পরিমাপ করে ত্রুটি শনাক্ত করবে ।

৭. কম্পোনেন্ট পরীক্ষা করার জন্য মাল্টিমিটারকে ওহম রেঞ্জে সেট করবে ।

৮. মাল্টিমিটার দ্বারা পরিমাপ করে ত্রুটিযুক্ত কম্পোনেন্ট শনাক্ত করে তা পরিবর্তন করবে ।

৯. সফ্টওয়্যার জনিত সমস্যা থাকলে সফ্টওয়্যার ডাউনলোড করে সফ্টওয়্যার আপডেট করবে ।

১০. টিভি অ্যাসেম্বল করবে ।

১১. পুনরায় পাওয়ার সরবরাহ করে পরীক্ষা করবে ।

১২. বর্জ্যসমূহ নির্ধারিত স্থানে অপসারণ/ সংরক্ষণ করবে।

প্রয়োজনীয় এবং সার্কিট ডায়াগ্রাম

সার্কিট চিত্র

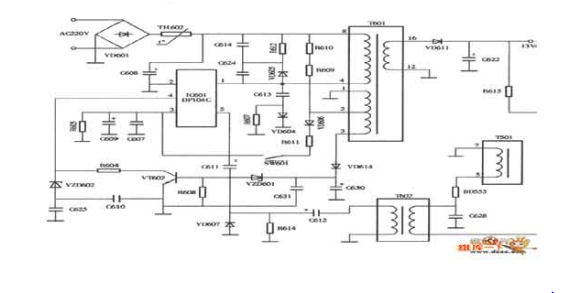

এলইডি টিভির পাওয়ার সাপ্লাই এর সার্কিট ডায়াগ্রাম

সতর্কতা:

• কাজের শুরুতে ব্যক্তিগত সুরক্ষা সামগ্রী (পিপিই) ব্যবহার করা।
• টেলিভিশন সার্ভিসিং এ ব্যবহৃত টুলস ও ইকুইপমেন্টসমূহ সতর্কভাবে সংগ্রহ করা।
• ভোল্টেজ পরিমাপের সময় সাবধানতা অবলম্বন করা যেন কোনো কম্পোনেন্ট শর্ট সার্কিট না হয়।
• পাওয়ার সরবরাহ অবস্থায় সাবধানতার সহিত ভোল্টেজ পরিমাপ করা ।
• মাল্টিমিটার সঠিকভাবে এডজাস্টমেন্ট করা ।
• সাবধানতার সহিত অ্যাসেম্বল এবং ডি-অ্যাসেম্বল করা ।
• ভোল্টেজ পরিমাপ করার সময় সতর্ক থাকা যেন শর্ট সার্কিট তৈরি না হয়।
• কম্পোনেন্ট পরিবর্তনের সময় পাওয়ার সরবরাহ বন্ধ করা ।
• কাজ শেষে কার্যস্থান ও পাতি ভালভাবে পরিষ্কার করা ।
